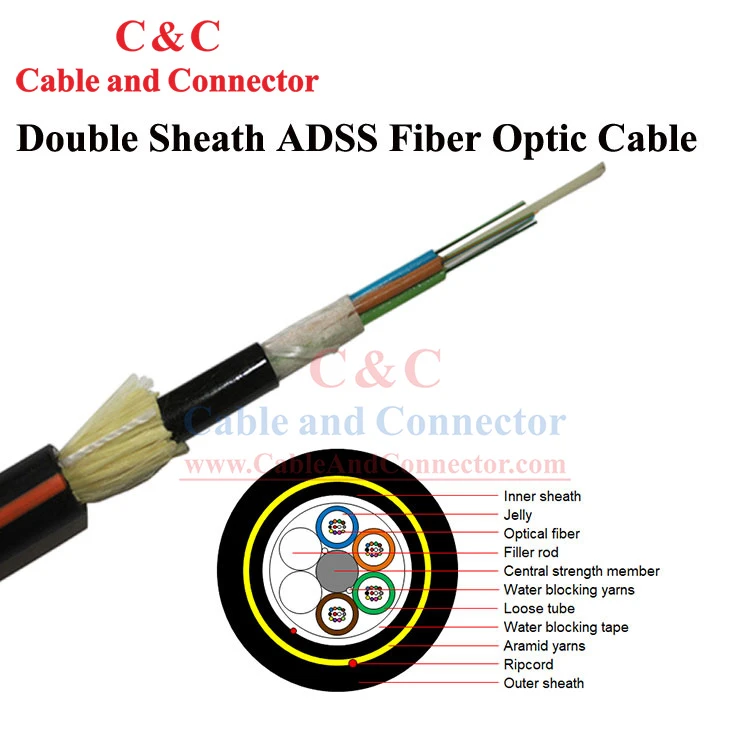

Enkelvoudige glasvezelkabel, ADSS-kabels zijn gemaakt met behulp van een diëlektrische (niet-metalen) kern, die uitstekende elektrische isolatie en immuniteit tegen elektromagnetische interferentie biedt. De kern is omgeven door lagen aramidegaren en een weerbestendige buitenmantel. Dit ontwerp garandeert de duurzaamheid van de kabel en het vermogen om zware omgevingsomstandigheden te weerstaan, zoals harde wind, ijs en temperatuurschommelingen. Losse buisconstructie, buizen gevuld met gelei, elementen (buizen en vulstaven indien nodig) gelegd rond een niet-metalen centraal versterkingselement, polyestergarens gebruikt om de kabelkern te binden, waterblokkerende tape om de kabelkern gewikkeld, een trekkoord, PE-binnenkant schede, versterkte aramidegarens, een ripcord en PE buitenmantel.
De voordelen van ADSS-kabel
1. Eenvoudige bouwwerkzaamheden. Het is vrijgesteld van de procedure voor het opzetten van de paal, het opzetten van de stalen slingerdraad en het ophangen van het aantal katrollen aan de kabel, wat kan lijken op een hoogspanningslijn die rechtstreeks over velden, sloten en rivieren vliegt.
2. Communicatielijnen en hoogspanningslijnen zijn onderverdeeld in systemen. Wat voor lijn er ook uitvalt, onderhoud en revisie hebben geen invloed op elkaar.
3. Vergeleken met de gebundelde en gewikkelde optische kabels die in het voedingssysteem worden gebruikt, is ADSS niet afhankelijk van de voedingsfaselijn of aarddraad, en wordt deze afzonderlijk in de toren geplaatst.
4. Optische kabel heeft superieure prestaties in elektrische velden met hoge intensiteit, is niet onderhevig aan elektromagnetische interferentie, speciale materialen gemaakt van buitenmantel, bliksemvrij.
5. Het proces van communicatielijnonderzoek en torenconstructie is weggelaten en de projectconstructie is vereenvoudigd.
6. Kabeldiameter klein, licht van gewicht, vermindert de impact van ijs en wind op de kabel, maar vermindert ook de toren en ondersteunt de maximale belasting.
7. De hoogspanningstransmissielijnen onder de 500KV zullen op grote schaal worden gebruikt met een beperkt gebruik van torenbronnen.
Structuurparameter
|
Item |
Inhoud |
Eenheid |
Waarde |
|||
|
Vezeltelling |
Nummer |
/ |
6/12/24/36 |
48/72 |
96 |
144 |
|
Kabel structuur |
/ |
/ |
1+6 |
1+6 |
1+8 |
1+12 |
|
Vezelaantal per buis |
Nummer |
/ |
6 |
12 |
12 |
12 |
|
Losse buis |
Nummer |
/ |
1/2/4/6 |
4/6 |
8 |
12 |
|
Materiaal |
/ |
PBT |
||||
|
Centraal sterktelid |
Materiaal |
/ |
FRP met kussen indien nodig |
|||
|
Binnenmantel |
Materiaal |
/ |
PE |
|||
|
Kleur |
/ |
ZWART |
||||
|
Buitenmantel |
Materiaal |
/ |
PE |
|||
|
Kleur |
/ |
ZWART |
||||
|
Kabeldiameter |
±5% |
mm |
12.6 |
13.2 |
14.8 |
18.3 |
|
Kabel gewicht |
±10% |
kg/km |
120 |
130 |
170 |
250 |
|
Weerconditie |
IJs en wind |
/ |
Geen ijs en windsnelheid: 25 m/s |
|||
|
Max. Span |
/ |
m |
200M |
|||
|
Initiële doorzakking |
/ |
% |
1.2 |
|||
Mechanische en milieuprestaties
|
Item |
Inhoud |
Waarde |
|||
|
MAT |
/ |
6/12/24/36 F |
48/72 F |
96 F |
144 F |
|
4500 N |
5000 N |
5500 N |
8000 N |
||
|
Max. weerstand verpletteren |
Korte termijn |
2000 N/100 mm |
|||
|
Min. buigstraal |
Installatie |
25 x kabeldiameter |
|||
|
Operatie |
15 x kabeldiameter |
||||
|
Temperatuurbereik |
Operatie |
-20 graad ~ +70 graad |
|||
|
Installatie |
-10 graad ~ +60 graad |
||||
|
Opslag/transport |
-20 graad ~ +70 graad |
||||
Belangrijkste mechanische en milieuprestatietest
|
Item |
Test methode |
Acceptatievoorwaarde |
|
Treksterkte IEC 60794-1-2-E1 |
- Belasting: MAT - Kabellengte: ongeveer 50 meter - Laadtijd: 1min |
- Vezelspanning £ 0,33% - Geen vezelbreuk en geen schade aan de schede. |
|
Verbrijzelingstest IEC 60794-1-2-E3 |
- Belasting: Kortdurende verliefdheid - Laadtijd: 1min |
- Verliesverandering £ 0.1dB@1550nm na test - Geen vezelbreuk en geen schade aan de schede. |
Opmerking: "Geen dempingsveranderingen" wordt beschouwd als de dempingsveranderingen kleiner dan of gelijk aan 0.05 dB.
Glasvezel
|
Item |
Inhoud |
Waarde |
|
G.652D Optische kenmerken |
||
|
Verzwakking |
@1310nm |
Minder dan of gelijk aan 0.36dB/km |
|
@1550nm |
Minder dan of gelijk aan 0,22 dB/km |
|
|
Spreiding |
@1288nm-1339nm |
Minder dan of gelijk aan 3,5 ps/ (nm·km) |
|
@1550nm |
Minder dan of gelijk aan 18ps/ (nm·km) |
|
|
Nul-dispersiegolflengte |
1300 nm-1324nm |
|
|
Nul-dispersie helling |
Minder dan of gelijk aan 0.092ps/ (nm2· km) |
|
|
Modusvelddiameter (MFD) |
@1310nm |
9.2±0.4μm |
|
@1550nm |
10.4±0.5μm |
|
|
Kabelafsnijgolflengte λcc (nm) |
Minder dan of gelijk aan 1260 nm |
|
|
Microbuigingsdemping |
@1550 nm (100 beurten; Φ60 mm) |
Minder dan of gelijk aan 0.05dB |
|
Linkpolarisatiedispersie (PMDQ) |
Minder dan of gelijk aan 0.1ps/km1/2 |
|
Ontwerpvoorwaarde
|
Project I |
ProjectII |
|
Vezel kernen |
Vezel kernen |
|
Installatie overspanning |
Max. toegestane spanning |
|
Spanningsklasse |
Spanningsklasse |
|
Max., Min., Gem. temperatuur |
|
|
Max. windsnelheid |
|
|
Max. dikte van de ijsbedekking |
|
