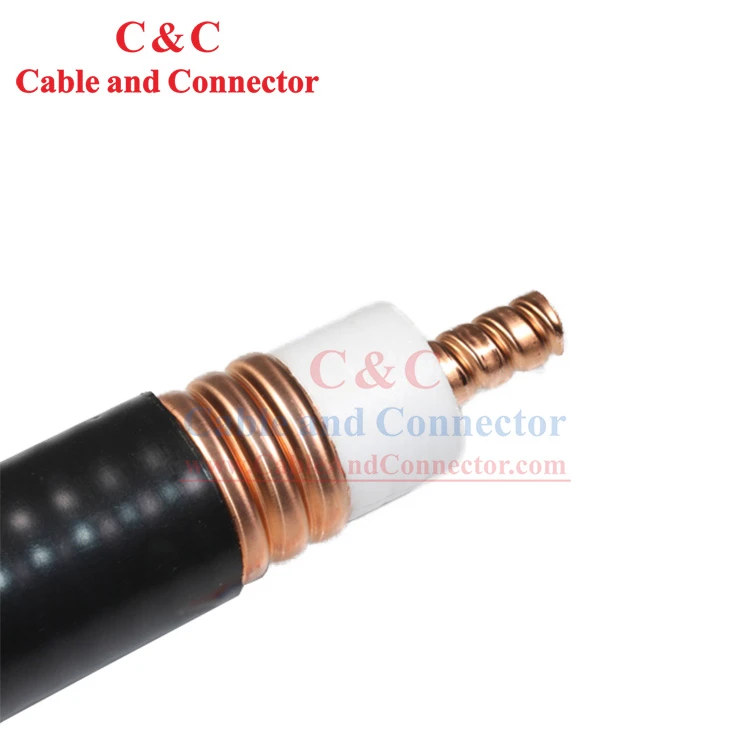

{{0}}/8" RF-voedingskabel, Een voedingskabel, ook bekend als een voedingslijn of eenvoudigweg een feeder, verwijst naar een type elektrische kabel dat in verschillende toepassingen wordt gebruikt om elektrisch vermogen, signalen of gegevens van een bron naar een distributiepunt. Voedingskabels worden vaak gebruikt in telecommunicatie, stroomdistributiesystemen, radiofrequentiesystemen (RF) en andere industrieën waar de efficiënte en betrouwbare overdracht van energie of informatie cruciaal is. Binnengeleider: 17,3±{ {9}}.15 mm Spiraalvormige gegolfde koperen buis + Isolatie: 42,7±0.30mm Geschuimd PE + Buitengeleider: 46,5±0,30 mm Ringvormige gegolfde koperen buis + Mantel: 49,6±0,30 mm LLDPE of brandvertragend PE is optioneel, VERPAKKING: 500M/HOUTEN TROMMEL.
Elektrische kenmerken
|
DC-weerstand binnengeleider (Ω/km) |
0.91 |
|
DC-weerstand buitengeleider (Ω/km) |
0.52 |
|
Karakteristieke impedantie (Ω) |
50±1.5 |
|
Capaciteit (p F/m) |
76 |
|
Snelheid (%) |
88 |
|
Diëlektrische sterkte (KV) |
15.0 |
|
Isolatieweerstand (MΩ/km) |
＞1×104 |
|
Piekvermogen (KV) |
310 |
|
Piekspanning (V) |
5600 |
|
Afsnijfrequentie (GHz) |
3.0 |
|
Demping en gemiddeld vermogen (de maximale dempingswaarde bedraagt 105% van de nominale dempingswaarde) |
|
|
Frequentie (MHz) |
Demping (@20 graden, d B/100m) |
Gemiddeld vermogen (kv) |
|
200 |
0.98 |
11.30 |
|
450 |
1.53 |
7.18 |
|
800 |
2.13 |
5.15 |
|
900 |
2.29 |
4.97 |
|
1000 |
2.43 |
4.52 |
|
1500 |
3.21 |
3.54 |
|
1800 |
3.47 |
3.17 |
|
2000 |
3.71 |
2.96 |
|
2200 |
4.06 |
2.87 |
|
2500 |
4.27 |
2.58 |
|
2700 |
4.68 |
2.40 |
VSWR
|
800 MHz ~ 1000 MHz |
1.10 |
|
1700 MHz ~ 2500 MHz |
1.15 |
|
2500 MHz ~ 2700 MHz |
1.20 |
Opmerking:
Voor brandvertragende jackterkabel, aanbevolen temperatuur:
Opslag: -30 graad ~+80 graad
Installatie: -25 graad ~+60 graad
Bedrijfstemperatuur: -30 graad ~+80 graad
Type
|
Standaardkabel HHTAY-50-42 Brandvertragende kabel HHTAYZ-50-42 |
||
|
Bouw |
||
|
Innerlijke geleider |
Materiaal |
Spiraalvormige gegolfde koperen buis |
|
Doorsnede (mm) |
17.3±0.15 |
|
|
Isolatie |
Materiaal |
Geschuimd PE |
|
Doorsnede (mm) |
42.7±0.30 |
|
|
Buitenste geleider |
Materiaal |
Ringvormige gegolfde koperen buis |
|
Doorsnede (mm) |
46.5±0.30 |
|
|
Jasje |
Materiaal |
LLDPE of brandvertragend PE |
|
Min. dikte (mm) |
＞1.3 |
|
|
Doorsnede (mm) |
49.6±0.30 |
|
Mechanische kenmerken
|
Buigradius (mm) |
Enkele bocht |
280 |
|
Herhaalde bocht |
500 |
|
|
Treksterkte (N) |
3000 |
|
|
Kabelgewicht (kg/km) |
1100 |
|
|
Aanbevolen temperatuur (graad) |
Opslag |
-70~+85 |
|
Installatie |
-40~+60 |
|
|
Operationeel |
-55~+85 |
|
●Producten voldoen aan de RoHS-vereiste en volgens de RoHS-vereisten kunt u het RoHS-merkteken op de buitenverpakking zien.
